Параметры |
Единица измерения |
Величина |

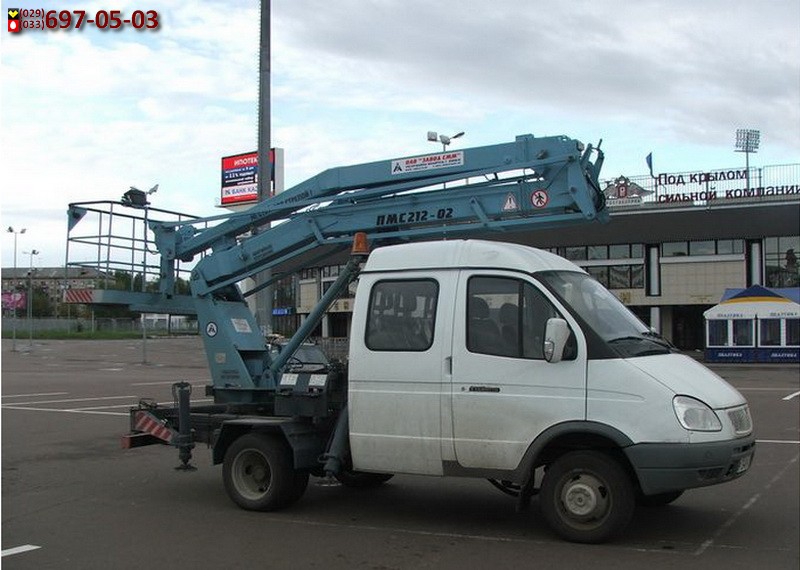

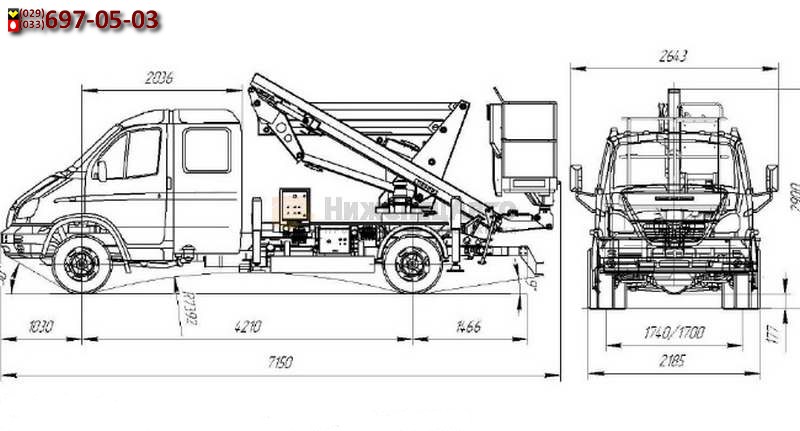

Базовый автомобиль ГАЗ-33023 | ||
Рабочая высота подъема |
м |
12-0,5 |
Грузоподъемность люльки |
кг, не более |
200 |
Габаритные размеры в транспортном положении: длинаширинавысота |
мм, не более |
6550 2500 3000 |
Полная масса подъемника |
кг, не более |
3500 |
Задний угол свеса |
град |
16 |
Вылет |
м, не более |
5 |
Угол поворота стрелы |
град |
360 |
Рабочее давление |
МПа |
10 |
Максимальная транспортная скорость подъемника |
м/с(км/ч) |
19,44(70) |
Опорный контур |
м |
2,28х(2,9х2,54) |
Время подъема люльки на рабочую высоту |
с |
90±15 |
Максимальная частота вращения поворотной части |
с-1 (об/мин) |
0,017 (1,0) |
Место управления всеми движениями стрелы |
Пульт оператора на поворотной части и пульт в люльке |
|
Способ управления стрелой |
Электрогидрав-лический |

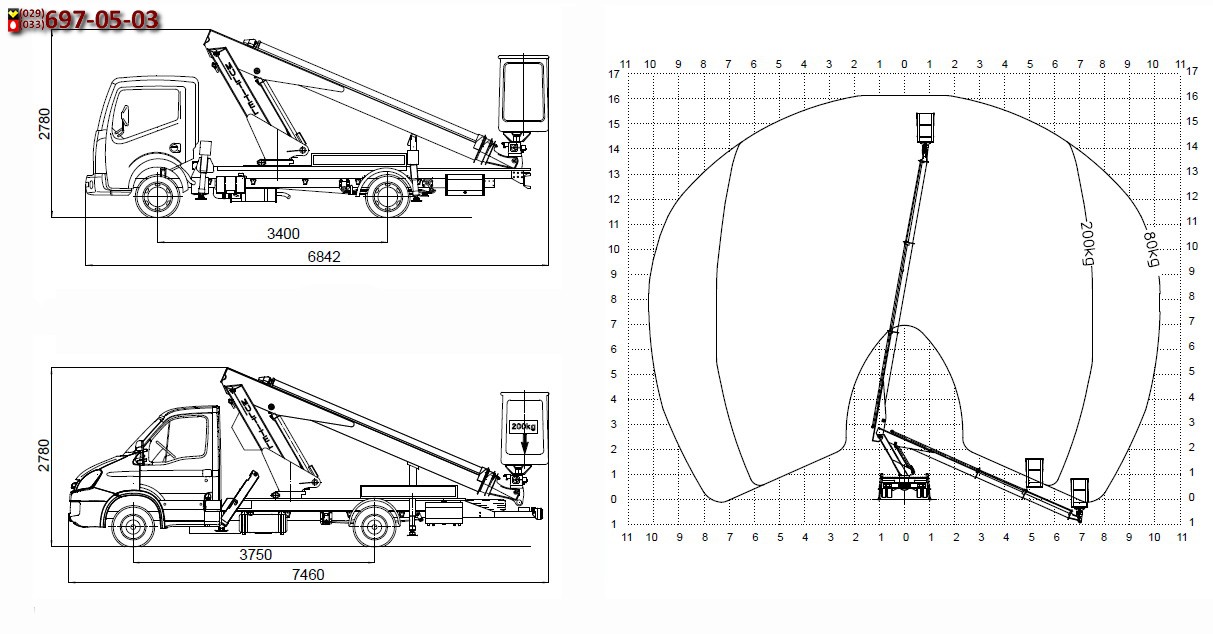

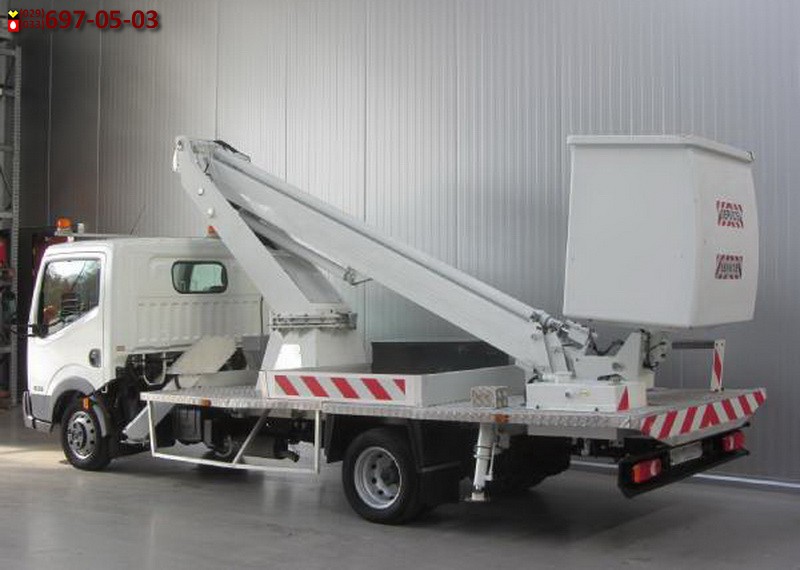

Максимальная рабочая высота, примерно: | 16,30 m |
Максимальная высота платформы, примерно: | 14,30 m |
Максимальный боковой вылет стрелы, примерно: | 7,50 m (200 Kg) 10,20 m (80 kg) |
Максимальная амплитуда поворота колонны: | 360° |
Размах телескопа, примерно: | 6,82 m |
Габариты люльки, длина/ширина/высота: | 1,60x0,70x1,10 m |
Грузоподъемность люльки: | 200 kg |
Амплитуда поворота люльки: | 60°+ 60° |
Опорное устройство: | 4 опоры |
Максимальная рабочая высота, примерно: | 20,10 m |
Максимальная высота платформы, примерно: | 18,10 m |
Максимальный боковой вылет стрелы, примерно: |
см. рисунок выше |
Максимальная амплитуда поворота колонны: | 400° |
Размах телескопа, примерно: | 8,14 m |
Габариты люльки, длина/ширина/высота: | 1,40x0,70x1,10 m |
Грузоподъемность люльки: | 200 kg |
Амплитуда поворота люльки: | 90°+ 90° |
Опорное устройство: | 4 шт. |
Параметры |
Единица измерения |
Величина |
Грузоподъемность поворотной люльки |
кг, не более |
250 |
Рабочая высота подъема |
м |
22 |
Габаритные размеры в транспортном положении: длинаширинавысота |
мм, не более |
11500 2500 4000 |
Полная масса подъемника |
кг, не более |
10185 |
Распределение нагрузки на дорогу от подъемника полной массы:на переднюю осьна заднюю ось (тележку) |
кг, не более |
3055 7130 |
Вылет |
м, не более |
10,1 |
Угол поворота стрелы |
град |
Не ограничен |
Максимальная транспортная скорость подъемника |
км/ч |
50 |
Максимальная частота вращения поворотной части |
с-1 (об/мин) |
0,017 (1,0) |
Наибольший угол наклона рабочей площадки |
град. |
3 |
Максимально допустимая скорость ветра при работе (на высоте 10 м) |
м/с |
10 |
Место управления всеми движениями стрелы |
Пульт оператора на поворотной части |
|
Система управления стрелой |
Пропор-циональная |
|
Привод | гидравлический |

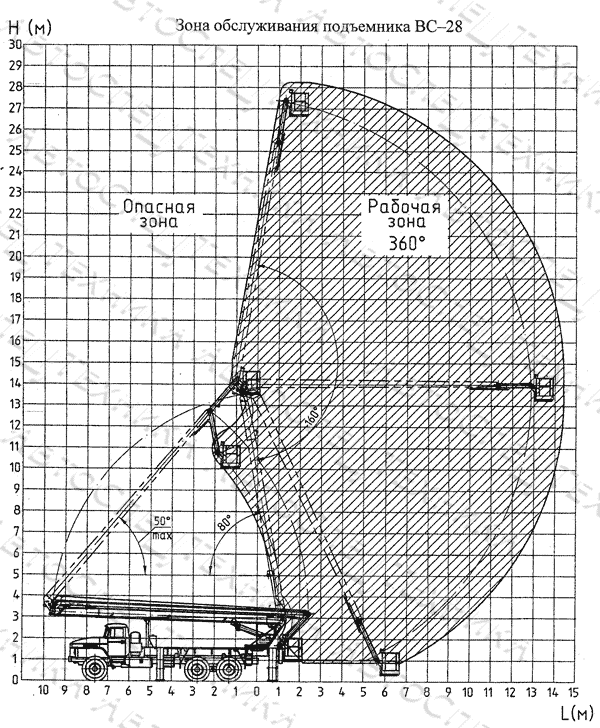

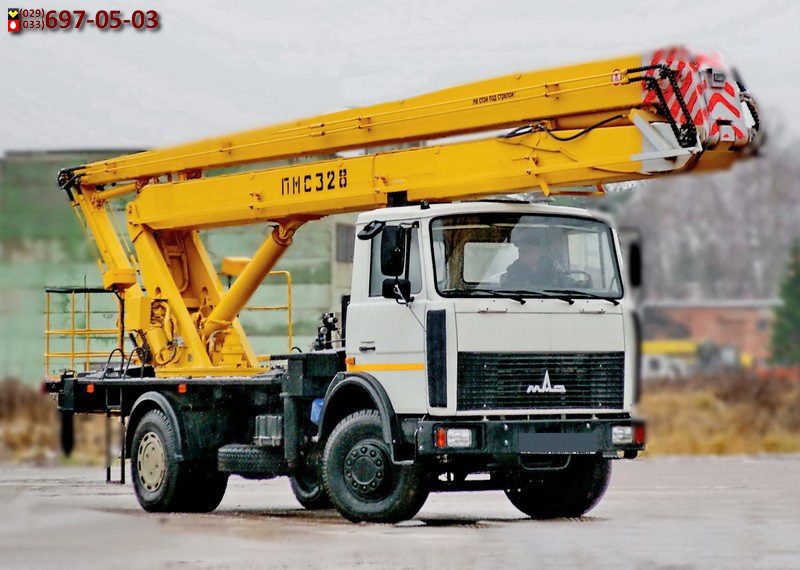

Параметры |
Единица измерения |
Величина |
Грузоподъемность люльки |
кг, не более |
250 |
Рабочая высота подъема |
м |
28 |
Габаритные размеры в транспортном положении: |
мм, не более |
|
длина |
12000 |
|
ширина |
2500 |
|
высота |
4000 |
|
Полная масса подъемника |
кг, не более |
14700 |
Распределение нагрузки на дорогу от подъемника полной массы: | ||
на переднюю ось |
кг, не более |
5840 |
на заднюю ось (тележку) |
8860 |
|
Передний свес |
мм, не более |
3290 |
Задний свес |
мм, не более |
5100 |
Вылет |
м, не более |
13,8 |
Угол поворота стрелы |
град |
не ограничен |
Система управления |
Электропропор-циональная |
|
Привод |
Гидравлический |
|
Минимальный радиус поворота |
м |
8,4 |
Максимальный угол подъема, преодолеваемый подъемником |
% |
17 |
Максимальная транспортная скорость подъемника |
км/ч |
50 |
Опорный контур |
м, не менее |
5,1 х 4,8 |
Наибольший угол наклона рабочей площадки |
град. |
3 |
Максимально допустимая скорость ветра при работе (на высоте 10 м) |
м/с |
10 |
Место управления |
Пульт оператора на поворотной части и пульт в люльке |
